Markenbezeichnung: | Wotech |
Modellnummer: | WBC-75RTP-B-S(KE-QXF) |

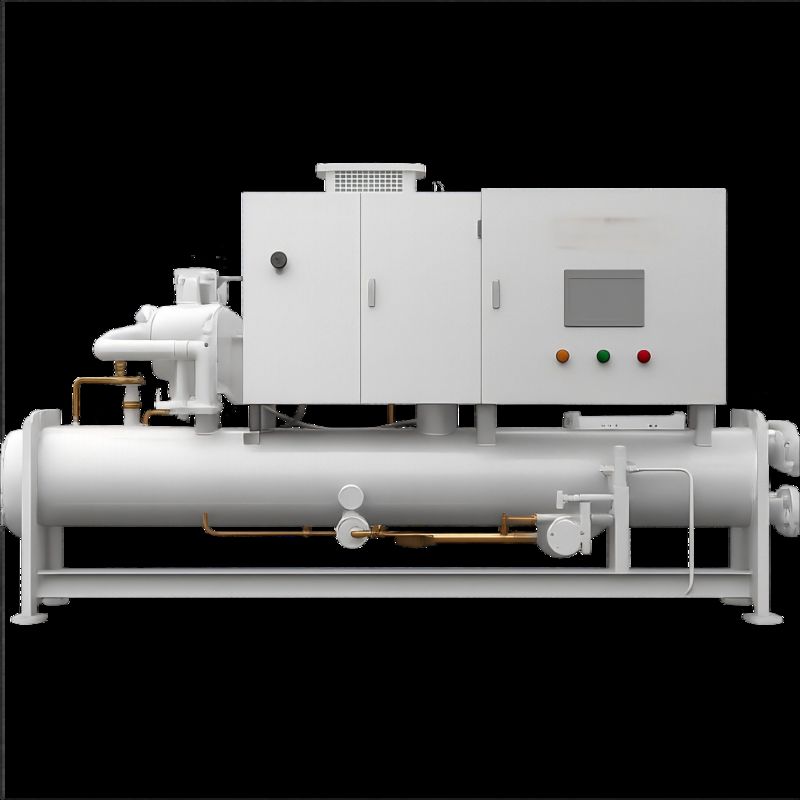

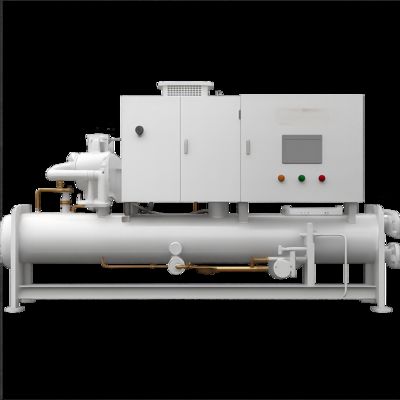

Ölfreie Inverterzentrifugal-Kühler-Luftfederungstechnologie für höchste Effizienz
Energieeinsparung und Ölfreiheit
●Technologie der Luftfederung
Die neue Generation der hocheffizienten Luftlager-Zentrifugalkühlgeräte von Wotech verwendet eine hoch zuverlässige, dynamische Luftfolienlagertechnologie.Die Verwendung von Aluminiumlegierungsmaterialien und -prozessen für die Luftfahrt bietet eine höhere Zuverlässigkeit und Temperaturbeständigkeit.
● Erweiterter Kompressor
Dynamische Luftfolienlager
Keine Notwendigkeit für Schmieröl oder Hilfsgeräte
Sofortiger Start bei extrem hohen Drehzahlen
Kompakte Struktur
Über 2 Millionen Start-Stopp-Lebenszyklen
Kein Effizienzverlust des Kreislaufsystems
Hohe Steuergenauigkeit
● Ölfreies Schmiersystem
Es sind keine ölverschmierten Lager oder Schmiersysteme erforderlich.Die Konstruktion ist einfacher und beseitigt langfristige Effizienzverluste, die durch den Abbau des Ölsystems entstehen.
● Permanentmagnet-Synchronmotortechnologie
Hochgeschwindigkeits-Synchronmotor mit Dauermagneten
Hohe Leistungsdichte, kompakte Größe, leichte Struktur, hoher Motorwirkungsgrad; Motorwirkungsgrad erreicht bis zu 99% im vollen Betriebsbereich
Gleichmäßige Temperaturverteilung und effiziente Kühlung; die Motortemperatur wird bei etwa 40°C geregelt, was einen sicheren und effizienten Betrieb gewährleistet
Verwendet geringe Verlustkernen aus Siliziumstahl und hochleistungsfähige Seltene Erden-Permanente Magnete für hohe Motoreffizienz und geringe Gesamtleistungsabnahme
Die Anwendungen für die Geschwindigkeitsregelung und -steuerung sind die Space Vector Pulse Width Modulation ($VPWM); die automatische Anpassung an Laständerungen mit hoher Präzision, niedrigem Startstrom, niedrigem Betriebsstrom,und niedrige Lebensdauer Energie- und Vertriebskosten
Stabil und zuverlässig
Selbstentwickelte Kerntechnologien und Komponenten sorgen für einen langfristigen und zuverlässigen Betrieb unter unterschiedlich harten Bedingungen
● Luft- und Raumfahrtmaterialien
Kritische Bauteile verwenden Legierungsmaterialien für die Luftfahrt, die eine langfristige Strukturstabilität und Sicherheit unter extremen Bedingungen gewährleisten.
●Präzisionssteuerung
Das elektrische Steuerungssystem bietet eine volle Automatisierung, die einen effizienten und sicheren Betrieb der Einheit gewährleistet.
●Inverter Steuerungstechnik
Ein eingebauter IGBT (Insulated Gate Bipolar Transistor) ist ein Wechselrichter, der die Eingangsspannung in eine verstellbare dreiphasige Wechselspannung umwandeln kann.Die Signale des Motors und der Lagersteuerung bestimmen die Eingabefrequenz, Spannung und Phase des Wechselrichters und die Drehzahl des Motors entsprechend anpassen, um die Anforderungen an die Belastung vor Ort zu erfüllen.
●Anti-Vibrations-Konstruktion für Kompressoren
Wirksam dämpft die Vibration an der Kompressorbasis und an den Lagern, wodurch die Stabilität und Langlebigkeit des Systems erhöht wird.
●Verlängerte Lebensdauer
Zwischen dem 1. November 2021 und dem 31. Mai 2022 zeigten die Zuverlässigkeitsprüfungen des zentrifugalen Luftlagerkompressors eine Start- und Stillstandszyklusaufnahme von 5,57 Millionen Mal, was eine hervorragende Haltbarkeit bestätigte.
Breiter Betriebsbereich
Mehrfache Kerntechnologien für einen breiten Einsatzbereich.Sicherstellung der regelmäßigen Betriebsfähigkeit a0Die Einheit unterstützt häufige An- und Stillstandsbetriebe, wobei die Ölfreie Betriebszeit von mehr als 90% und die Schwankung des Kühlstoffgehalts innerhalb von 10% beibehalten wird.
●Koordinierte Steuerung mittels mehrerer Technologien
Das Steuerungssystem der neuen Generation von Wotech® integriert mehrere Steuerungsarten.Verwendung intelligenter adaptiver Steuerlogik und fortschrittlicher Lastverteilungsalgorithmen für den koordinierten Betrieb mehrerer Kompressoren.
Die fortschrittliche GV-Technologie (Guide Vane) verbessert die Effizienz des Systems bei verschiedenen Belastungen und hält die Abweichung während des An- und Abschaltens des Geräts bei 10%.
In komplexen Umgebungen gewährleistet das intelligente System einen hohen Wirkungsgrad und einen ölfreien Betrieb.
●Betriebstechnik bei niedrigen Umgebungstemperaturen
Unterstützt Niedertemperaturstart und stabilen Betrieb bis -20°C Umgebungstemperatur.Die fortschrittlichen Dampfinjektions- und adaptive Auftaubesteuerungsstrategien ermöglichen einen zuverlässigen Betrieb des Geräts auch unter sehr bescheidenen und sehr schwachen Bedingungen., maschinell verwertbar für Rechenzentren, Laboratorien, Elektronikwerkstätten und andere präzise gesteuerte Umgebungen.
●Umfassende Sicherheitsplanung auf industrieller Ebene
Das Gerät integriert mehrere Schutzfunktionen, darunter elektronische Expansionsventile, Temperatur- und Drucksensoren, intelligente Steuerplatten,und vollständige Fehlerdiagnose, Schallgeräte, Fehlerisolation und automatische Alarme, um die Sicherheit der Ausrüstung und die langfristige Stabilisierung zu gewährleisten.
Spezifikationen
Modell Nr. | WBC-75RTP-B-S(KE-QXF) | WBC-125RTP-B-S(KE-QXF) | WBC-150RTP-B-S(KE-QXF) | ||
Beschreibung | USRT | 75 | 125 | 150 | |
Kühlzustand Kühlwassertemperatur: W30-35°C Kühlwassertemperatur: W17~12°C |
Kühlkapazität(Benutzerseite) | KW | 282.1 | 470.2 | 564.2 |
Eingangsleistung | KW | 45.6 | 73.1 | 87.5 | |
Strom | Eine | 81.7 | 130.8 | 156.5 | |
EER | W/W | 6.18 | 6.43 | 6.45 | |
IPLV | W/W | 8.51 | 8.85 | 8.91 | |
Maximale Eingangsleistung | KW | 54.8 | 87.7 | 105.0 | |
Max. Eingangsstrom | Eine | 98.0 | 157.0 | 187.8 | |
Stromversorgung | V/PH/HZ | 380V 3N~50HZ | 380V 3N~50HZ | 380V 3N~50HZ | |
Kompressor | Typ | Ölfreie Inverter-Luftfederung Zentrifugal | |||
Kühlmittel | R134a | R134a | R134a | ||
Anzahl | Setzen | 1 | 1 | 1 | |
Wie man beginnt | Inverter | Inverter | Inverter | ||
Energieanpassungsbereich | 40% bis 100% | 40% bis 100% | 40% bis 100% | ||
Verdampfer | Typ | Hochwirksame Vollfüllung | |||
Wasserfluss auf der Kühlwasserseite | m3/h | 48.5 | 80.9 | 97.0 | |
Wasserwiderstand auf der Kühlwasserseite | Kpa | 40 | 40 | 50 | |
Schnittstelle auf der Kühlwasserseite | Zoll | DN100 | DN125 | DN 150 | |
Temperaturbereich der Gefrierlösung | °C | 5 bis 25 | 5 bis 25 | 5 bis 25 | |
Kondensator | Typ | Hochleistungsrohr in der Schale | |||
Wasserfluss auf der Kühlwasserseite | m3/h | 60.7 | 101.1 | 121.3 | |
Wasserwiderstand auf der Kühlwasserseite | Kpa | 30 | 30 | 40 | |
Schnittstelle auf der Kühlwasserseite | Zoll | DN100 | DN125 | DN 150 | |
Temperaturbereich der Gefrierlösung | °C | 15 bis 40 | 15 bis 40 | 15 bis 40 | |
Einheitsdimension | L / W / H | mm | 2935/1230/1795 | 3095/1250/1995 | 3250/1350/2085 |
Einheitsgewicht | Weigerung | 1558 | 1750 | 2420 | |
Operation Gewicht | Weigerung | 1791.7 | 2012.5 | 2783 |
